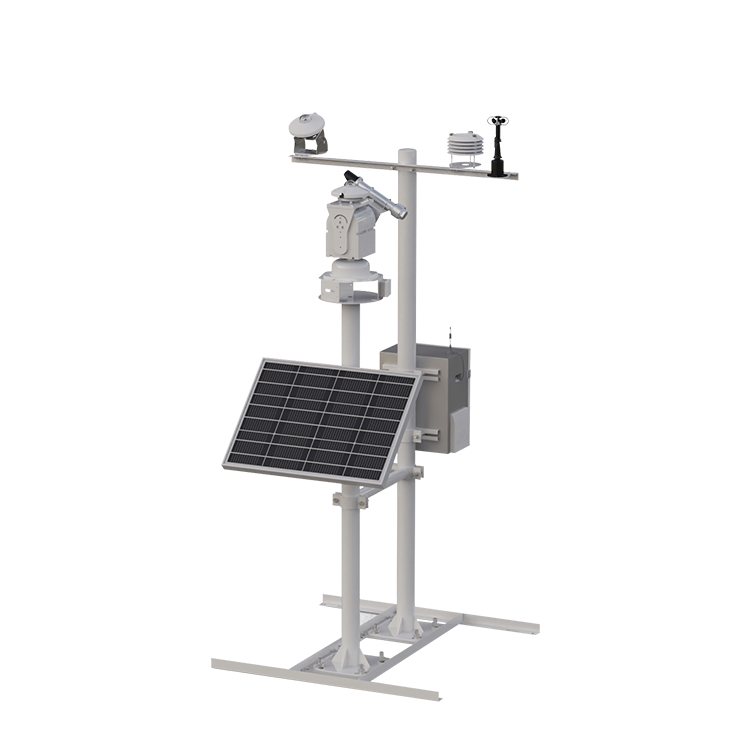

光伏电站监测系统

简要描述:光伏电站监测系统采用了高稳定性的太阳总辐射传感器,具有完美的余弦特性、快速响应、零偏移和宽温度响应的性能,再配以第二代全自动太阳跟踪系统,确保各项辐射数据准确稳定。...

  • 更新时间:2024-04-25
  • 产品型号:JD-BGF11
详细介绍


一、方案适用范围

并网光伏发电系统就是太阳能组件产生的直流电经过并网逆变器转换成符合市电电网要求的交流电之后直接接入公共电网。并网光伏发电系统有集中式大型并网光伏电站一般都是国家级电站,主要特点是将所发电能直接输送到电网,由电网统一调配向用户供电。也有分散式小型并网光伏系统,特点是光伏建筑一体化发电系统,由于投资小、建设快、占地面积小、政策支持力度大等优点,是并网光伏发电的主流。


二、产品描述

该光伏发电环境监测系统满足国家标准要求符合光伏电站最新上报省调各项数据要求及逻辑对应关系,并支持后续新参数的二次升级。采用了高稳定性的太阳总辐射传感器,具有完美的余弦特性、快速响应、零偏移和宽温度响应的性能,再配以第二代全自动太阳跟踪系统,确保各项辐射数据准确稳定。为了保证光伏电站的正常运行以及数据分析,通常需要配备并网光伏发电环境监测系统来监控周边环境温度、风速风向、气压、日照时数、太阳总辐射、太阳直接辐射、太阳散射辐射、光伏组件温度等指标,性能稳定,检测精度高,完全无人值守,并网光伏发电系统可以连接到监控系统上,由监控系统对环境监测系统的数据进行显示、记录及分析,也可以连接到逆变器控制系统、由控制系统对传感器数据进行分析,保证光伏电站的有效运行。

三、典型应用

1、太阳能光伏发电、太阳能资源评估

2、太阳能系统监控、大气能量平衡研究

3、卫星反演得到的太阳辐射数据校准和验证

4、热应力研究、热交换研究、气候变化研究

5、电站初期光资源预估处理、营收评估

四、产品实施规范

并网光伏发电系统的选址需要考虑很多因素,站点应该建立在全年从日出到日落都不受遮蔽的地方。我公司依据国际观测方法、国家观测规范、电力行业标准及多年丰富的现场选址、环境监测系统安装调试经验,给光伏电站相关人员提供详细专业的规范指导文件。我公司有多年来服务国内外光伏电站用户的丰富经验,传感器库存充足,完整的生产流水线,成熟的仪器设备调试技术能力,全方位的售后跟踪服务,快捷的物流运输体系。

五、技术参数表:


⑧ 具备将直接辐照度的法相值实时换算成水平直接辐照度功能。

⑨ 执行标准:A、QX/T 1-2000 Ⅱ型自动气象站;B、QX/T 61-2007地面气象观测规范第17部分:自动气象站观测。

1




12

气象观测支架

高强度304不锈钢支架,整体高度为1.55米,快装模块化设计,外形美观、安装简便、经久耐用、防腐蚀、抗干扰,可长期运行于各种恶劣的室外环境。

1

13

避雷控制

数据采集器外部集成避雷保护系统模块,主要应对通讯模块在雷击状态下有效保护核心电子器件避免遭受高压电击损坏。

1

14

通讯线及电源线

通讯线为屏蔽线缆,电源线为护套线缆。

1

15

防辐射通风罩

标准防辐射罩十层设计,抗紫外老化新型ASA工程材料制造,颜色乳白色。

1

16

采集仪防护机箱

保护电子设备不受外界环境侵扰,防潮、防腐、防雨雪,铝合金轻质化设计,尺寸265×185×130(mm)。

1

17

气象数据软件

新增加电脑、手机双版本调试运维软件。可通过RS485有线与电脑连接,也可以通过低功耗无线蓝牙与安卓系统手机连接。配套软件支持标准MODBUS协议,运行软件后可查看实时数据、更改设备地址、调整辐射表灵敏度系数、查看采集器运行状态、设置软件配置权限等六大功能。无线蓝牙通讯距离在10米范围,方便调试运维人员室内进行设备联调,数据查看,后台软件对接。抛弃了在室外高温、低温、雾霾、暴雨、冰雹、大风等恶劣环境中站在数据采集器前工作的不方便性。

1

18

太阳能供电系统

光伏自动气象监测站的供电系统以太阳能供电和外接电源组合方式工作。太阳能供电系统主要包括壹块由保定嘉盛光电科技有限公司生产的80W太阳能板、壹块由广州市阳河电子科技限公司生产的12V30AH耐低温(-40℃可正常工作)气象监测专用太阳能锂电蓄电池、壹个由合肥德恒光电科技有限公司生产的防水超薄型太阳能充电控制器组成。数据采集器内部集成了我司创新开发的绿色电源管理模块,可以在AC220V和DC12V共同接入时智能切换太阳能供电与市电供电模式。该套太阳能供电系统能在野外低温环境下可长期稳定工作。外接电源供电包括供室外环境工作的电源线及相关转换装置,供安全接入电站市电。

当有太阳光时,由太阳能电池板经充电控制器对蓄电池充电并为系统进行供电。当出现连阴雨天气时,蓄电池的容量无法保证在太阳能供电时将自动切换至市电进行供电,保证系统的正常安全稳定运行。

1

19

气象数据输出

监测项目数据意义输出数据环境温度光伏电站资源数据采集瞬时值、日最高值、日最低值环境湿度光伏电站资源数据采集瞬时值风    向光伏电站资源数据采集瞬时值风    速光伏电站资源数据采集瞬时值、2分钟平均风速、10分钟平均风速大气压力光伏电站资源数据采集瞬时值倾斜总辐射1、 PP功率预测核心观测数据2、 光伏电站资源数据采集瞬时值、日累计值、月累计值、年累计值水平总辐射1、 光伏电站资源数据采集2、 数据逻辑关系判断瞬时值、日累计值、月累计值、年累计值水平直接辐射1、 光伏电站资源数据采集2、数据逻辑关系判断瞬时值、日累计值、月累计值、年累计值水平散射辐射1、 光伏电站资源数据采集2、数据逻辑关系判断瞬时值、日累计值、月累计值、年累计值法向直接辐射计算水平直接辐射数据瞬时值、日累计值、月累计值、年累计值峰值日照时数光伏电站资源数据采集日累计值背板温度光伏电站资源数据采集1-4路瞬时值太阳高度角常规数据采集瞬时值太阳方位角常规数据采集瞬时值经    度常规数据采集瞬时值纬    度常规数据采集瞬时值日出时间常规数据采集瞬时值日落时间常规数据采集瞬时值时间信息常规数据采集年、月、日、时、秒、分瞬时值GPS状态常规数据采集状态值




设计实施标准

《气象仪器及观测方法指南》世界气象组织(WMO)仪器和观测方法委员会(CIMO)及IEC(国际电工技术委员会)

国家电网公司企标Q/GDW 618-2011《光伏电站接入电网测试规程》《并网光伏发电系统工程验收技术规范》

《Qx/T74-2007风电场气象观测及资料审核、订正技术规范》
